Редуктор 2Ч 63/100
Редуктор червячный двухступенчатый 2Ч 63/100 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах машин, оборудования и механизмов. Конструктивно унифицирован с одноступенчатыми червячными редукторами: быстроходная ступень — на базе Ч-63, тихоходная — на базе Ч-100. Это самый крупный редуктор в ряду двухступенчатых 2Ч (масса 68 кг): две ступени дают большое передаточное число — 160–2500 — при номинальном крутящем моменте на тихоходном валу 500 Н·м. Применяется в тяжёлых тихоходных приводах: конвейеры, мешалки, дозаторы, подъёмно-транспортное оборудование, приводы задвижек. Редуктор 2Ч 63/100 поставляется из наличия и под заказ со склада в Нижнем Новгороде с доставкой по всей России.
У разных заводов этот редуктор маркируется как 2Ч 63/100, Ч2-63/100 или Ч2-100/63 — это одно и то же изделие. Червячная передача обеспечивает эффект самоторможения: выходной вал не проворачивается обратно под нагрузкой при остановке. Уточните маркировку со шильдика — подберём аналог из наличия.
Условия применения редуктора 2Ч 63/100
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа с периодическими остановками и длительная до 24 часов в сутки;
- Вращение валов в любую сторону;
- Частота вращения входного вала не более 1500 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10 мг/м³;
- Климатические исполнения У, Т (категории размещения 1…3), УХЛ и О (категория размещения 4) по ГОСТ 15150-69.
Технические характеристики 2Ч 63/100
| Параметр | Значение |
|---|---|
| Передаточные числа | 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500 |
| Номинальный крутящий момент на тихоходном валу, Н·м | 500 |
| Расчётная мощность на быстроходном валу (при 1500 об/мин), кВт | 0,09 - 0,62 |
| Допускаемая радиальная консольная нагрузка на быстроходном валу, Н | 340 |
| Допускаемая радиальная консольная нагрузка на тихоходном валу, Н | 7280 |
| Коэффициент расчёта консольной нагрузки на быстроходном валу, мм&sup{−1} | 0,0057 |
| Коэффициент расчёта консольной нагрузки на тихоходном валу, мм&sup{−1} | 0,0059 |
| Масса, кг | 68 |
Крутящий момент указан при постоянной нагрузке без рывков и ударов. Точное значение допускаемого момента для конкретного передаточного числа уточним по паспорту при подборе — звоните: +7 (831) 223-82-00.

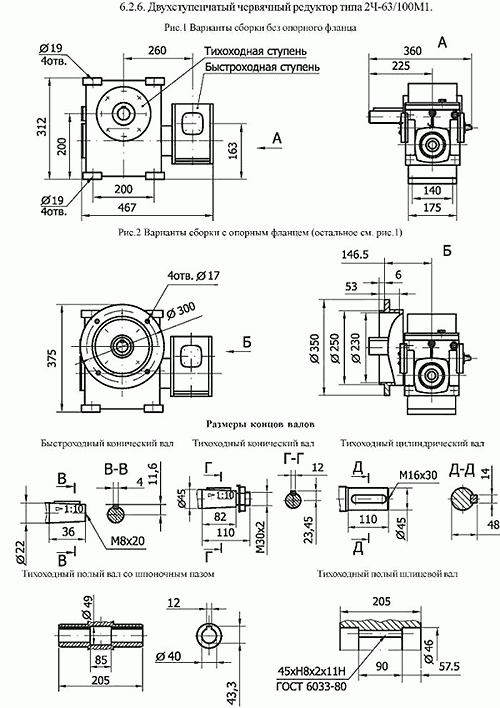

Габаритные и присоединительные размеры
Пример условного обозначения при заказе
Редуктор 2Ч-63/100-250-16-21-3-2 У3 С, ГОСТ Р 50968-96, где:
- 2Ч — тип редуктора (червячный двухступенчатый);
- 63 — межосевое расстояние первой (быстроходной) ступени, мм;
- 100 — межосевое расстояние второй (тихоходной) ступени, мм;
- 250 — номинальное передаточное число;
- 16 — вариант сборки по ГОСТ 20373-94;
- 21 — вариант расположения передачи;
- 3 — вариант крепления;
- 2 — класс точности редукторной части;
- У3 — климатическое исполнение по ГОСТ 15150-69;
- С — наличие смазки в редукторной части.
Подберём редуктор 2Ч 63/100 по передаточному числу, крутящему моменту и варианту сборки — звоните: +7 (831) 223-82-00. Смотрите также другие двухступенчатые червячные 2Ч 40/63, 2Ч 40/80, 2Ч 40/100 и одноступенчатые 2Ч-40, 2Ч-63, 2Ч-80.
