Червячные мотор-редукторы PDW: бронзовый венец с высоким содержанием олова
В каталог червячных мотор-редукторов добавлена серия PDW — одноступенчатые червячные приводы в 10 типоразмерах от PDW025 до PDW150. Диапазон охватывает мощность двигателя от 0,09 до 15 кВт, крутящий момент на выходном валу до 1837 Н·м и передаточные числа от 5 до 100.
В чём разница по материалу венца
Ресурс червячной пары определяется в первую очередь материалом венца колеса. В бюджетных редукторах применяют бронзу с повышенным содержанием алюминия — она дешевле, но в контакте с червяком даёт повышенное трение и, как следствие, нагрев корпуса и ускоренный износ зуба.

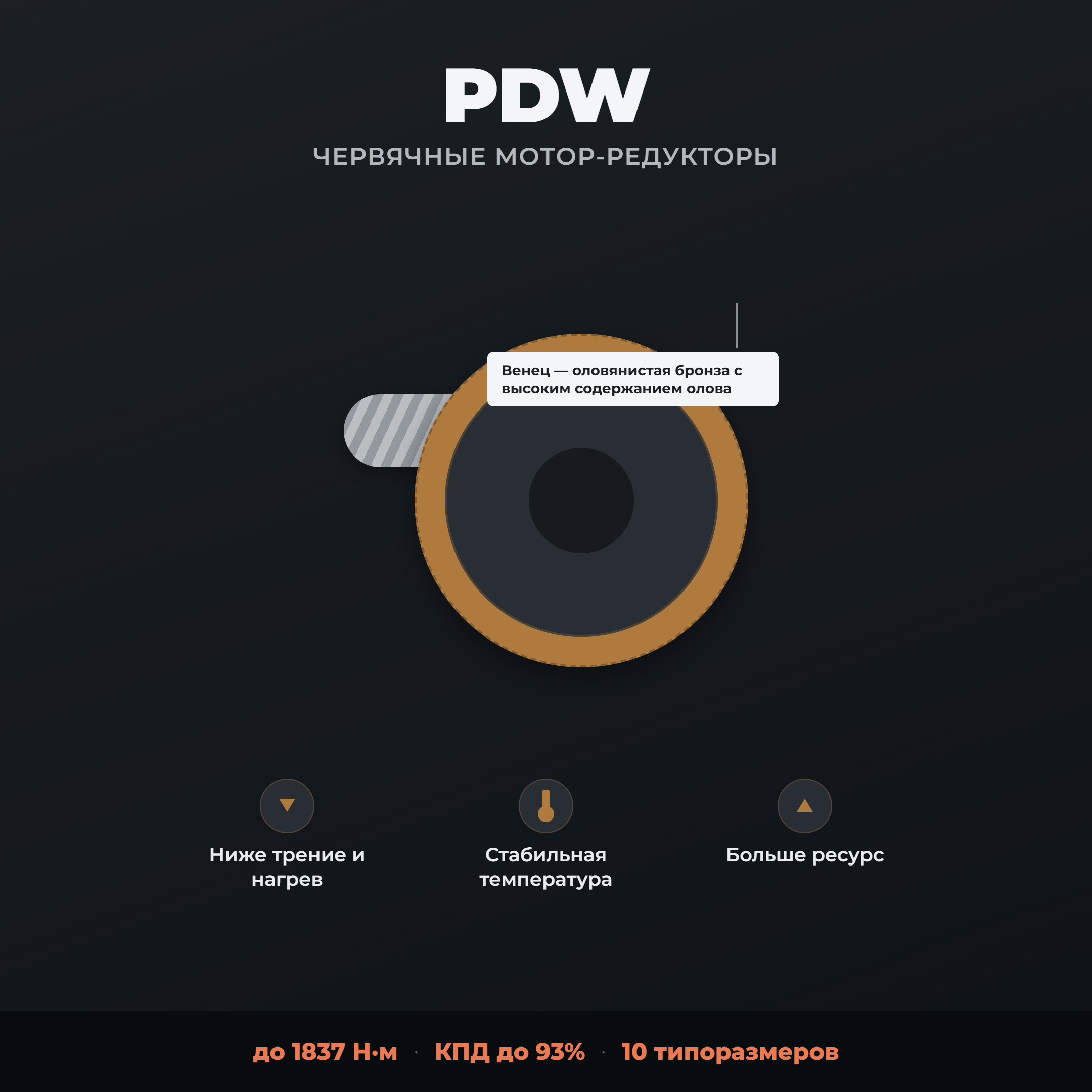

В серии PDW венец изготовлен из бронзы с высоким содержанием олова. Оловянистая бронза в паре с закалённым и шлифованным червяком образует антифрикционную пару, которая:
- снижает трение и рабочую температуру корпуса;
- стабильно держит температуру при длительной и круглосуточной работе;
- увеличивает ресурс передачи по сравнению с алюминиевой бронзой.
Это подтверждается КПД: у типоразмеров PDW075–PDW150 на коротких передаточных числах он достигает 90–93 %, что для червячной передачи высокий показатель.
Технические характеристики серии PDW
| Типоразмеры (межосевое расстояние) | PDW025, 030, 040, 050, 063, 075, 090, 110, 130, 150 |
| Мощность двигателя | 0,09–15 кВт |
| Крутящий момент на выходном валу | до 1837 Н·м |
| Передаточные числа | 5–100 |
| КПД | до 93 % |
| Исполнение фланца под двигатель | B5, B14 |
| Рабочая температура среды | −20…+40 °C |
Где применяются
Транспортные и дозирующие конвейеры, подъёмники, упаковочные и фасовочные линии, металлообрабатывающие станки. Стабильная температура корпуса при режиме 24/7 делает PDW пригодными в том числе для линий с непрерывной работой.
Помимо базовой серии PDW доступны цилиндро-червячные редукторы PDHW и двухступенчатые червячные PD2W для больших передаточных чисел.
Подробная таблица эксплуатационных характеристик по каждому типоразмеру, каталог и инструкция — на странице Червячные мотор-редукторы PDW. Поставляются из наличия и под заказ со склада в Нижнем Новгороде.
