Редуктор 2Ч 40/63
Редуктор червячный двухступенчатый 2Ч 40/63 предназначен для изменения крутящего момента и частоты вращения в приводах машин, оборудования и механизмов. Конструктивно собран из двух червячных ступеней: первая (быстроходная) — редуктор 2Ч-40 с межосевым расстоянием 40 мм, вторая (тихоходная) — 2Ч-63 с межосевым расстоянием 63 мм. Две ступени дают большое передаточное число — 160–2500, поэтому редуктор применяют там, где нужна очень низкая частота вращения выходного вала: приводы клапанов и задвижек, тихоходные конвейеры, мешалки, дозаторы. Крутящий момент до 180 Н·м, масса 21 кг. Редуктор 2Ч 40/63 поставляется из наличия и под заказ со склада в Нижнем Новгороде с доставкой по всей России.
У разных заводов этот редуктор маркируется как 2Ч 40/63, Ч2-40/63 или Ч2-63/40 — это одно и то же изделие. Червячная передача обеспечивает эффект самоторможения: выходной вал не проворачивается обратно под нагрузкой при остановке. Уточните маркировку со шильдика — подберём аналог из наличия.
Условия применения редуктора 2Ч 40/63
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа с периодическими остановками и длительная до 24 часов в сутки;
- Вращение валов в любую сторону;
- Частота вращения входного вала не более 1500 об/мин;
- Атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10 мг/м³;
- Климатические исполнения У, Т (категории размещения 1…3), УХЛ и О (категория размещения 4) по ГОСТ 15150-69.
Технические характеристики 2Ч 40/63
Крутящий момент Мт и термическая мощность Nт приведены для частоты вращения входного вала 1500 об/мин. Масса не более 21 кг.
| Передаточное число Uном. | Крутящий момент Мт, Н·м | Термическая мощность Nт, кВт |
|---|---|---|
| 160 | 160 | 0,26 |
| 200 | 165 | 0,22 |
| 250 | 165 | 0,19 |
| 315 | 170 | 0,17 |
| 400 | 175 | 0,15 |
| 500 | 165 | 0,12 |
| 630 | 150 | 0,08 |
| 800 | 120 | 0,06 |
| 1000 | 175 | 0,07 |
| 1250 | 155 | 0,06 |
| 1600 | 130 | 0,04 |
| 2000 | 180 | 0,04 |
| 2500 | 160 | 0,03 |

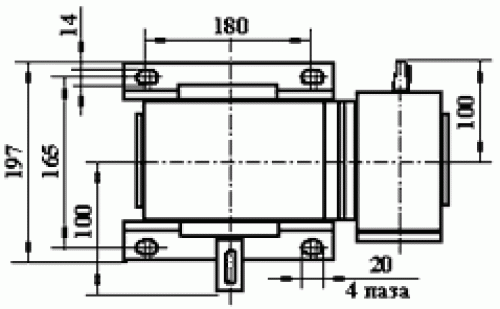

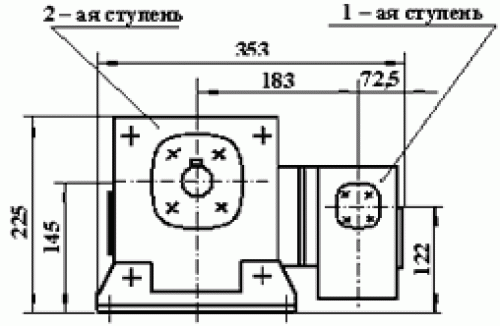

Габаритные и присоединительные размеры
Концы валов
Варианты сборки
Б — быстроходный вал, Т — тихоходный вал.

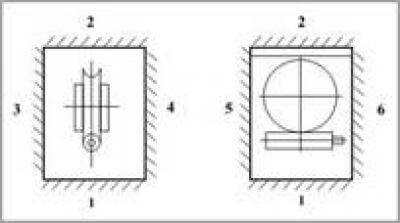

Вариант крепления редуктора
Вариант расположения червячной пары
Пример условного обозначения при заказе
Редуктор 2Ч-40/63-200-16-21-3-2 У3 С, ГОСТ Р 50968-96, где:
- 2Ч — тип редуктора (червячный двухступенчатый);
- 40 — межосевое расстояние первой ступени, мм;
- 63 — межосевое расстояние второй ступени, мм;
- 200 — номинальное передаточное число;
- 16 — вариант сборки по ГОСТ 20373-94;
- 21 — вариант расположения передачи;
- 3 — вариант крепления;
- 2 — класс точности редукторной части;
- У3 — климатическое исполнение по ГОСТ 15150-69;
- С — наличие смазки в редукторной части.
