КЦ2-500 - КЦ2-1300
Редукторы коническо-цилиндрические трехступенчатые КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300
Используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | Aw1 | Aw2 |
|---|---|---|---|---|---|
| КЦ2-500 |
28,45,71, 112, 180 |
2300 |
420 |
300 |
200 |
| КЦ2-750 |
7000 |
1240 |
450 |
300 |
|
| КЦ2-1000 |
16500 |
2650 |
600 |
400 |
|
| КЦ2-1300 |
37500 |
5110 |
800 |
500 |
Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | B | B1 | H | H1 | H2 | H3 | d | П |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЦ2-500 |
1300 |
830 |
460 |
400 |
327 |
350 |
300 |
600 |
315 |
180 |
25 |
22 |
6 |
| КЦ2-750 |
1883 |
1260 |
625 |
525 |
464 |
550 |
470 |
765 |
335 |
240 |
35 |
33 |
10 |
| КЦ2-1000 |
2482 |
1700 |
848 |
645 |
615 |
690 |
600 |
956 |
400 |
320 |
40 |
33 |
10 |
| КЦ2-1300 |
3168 |
2200 |
1030 |
820 |
790 |
850 |
740 |
1272 |
530 |
340 |
50 |
39 |
10 |

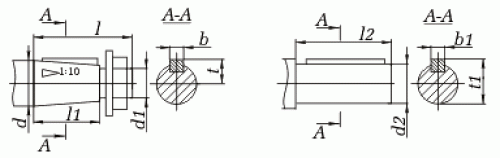

Размеры концов валов
| Типоразмер | быстроходный вал (конический) | тихоходный вал (цилиндр.) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | d1 | l | l1 | b | t | d2 | l2 | b1 | t1 | |
| КЦ2-500 | 40 | М24х2,0 | 110 | 82 | 10 | 20,9 | 70 | 140 | 20 | 74,5 |
| КЦ2-750 | 50 | М36х3,0 | 110 | 82 | 12 | 26 | 90 | 170 | 25 | 95 |
| КЦ2-1000 | 60 | М42х3,0 | 140 | 105 | 16 | 31,4 | 130 | 250 | 32 | 137 |
| КЦ2-1300 | 90 | М64х4,0 | 170 | 130 | 22 | 46,8 | 190 | 350 | 45 | 200 |

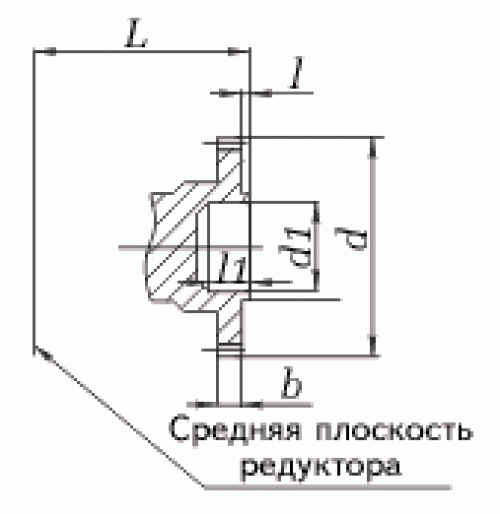

Выходной вал редуктора в виде зубчатой полумуфты
| Редуктор | b | d | d1 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|
| m | z | |||||||
| КЦ2-500 | 25 | 174 | 110 | 270 | 14 | 55 | 3 | 56 |
| КЦ2-750 | 35 | 232 | 140 | 382 | 14 | 60 | 4 | 56 |
| КЦ2-1000 | 35 | 288 | 180 | 481 | 20 | 75 | 6 | 46 |
| КЦ2-1300 | 40 | 348 | 215 | 605 | 25 | 85 | 6 | 56 |
Схемы сборки редукторов
Редукторы выполняются по одному из следующих вариантов сборки с номинальными передаточными числами 180, 112, 71, 45, 28.
Выходные валы выполняются с цилиндрическими концами (форма Ц) по всем вариантам сборки и с зубчатым венцом (форма М) на выступающем конце вала только для вариантов сборки 41 и 42.
Условное обозначение редуктора при заказе:
Редуктор КЦ2 - 750 - 180 - 42 - Ц - У3
КЦ2 - Тип редуктора;
750 - Межосевое расстояние, мм;
180 - Передаточное число;
42 - Схема сборки;
Ц - Исполнение конца тихоходного вала;
У3 - Климатическое исполнение и категория размещения по ГОСТ 15150-69.
