Редуктор ГПШ-400
Редуктор ГПШ-400 — специальный крановый цилиндрический двухступенчатый редуктор, предназначенный для приводов механизмов передвижения грузоподъёмных кранов, а также для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов. Является полным аналогом редуктора серии Р (старое обозначение — Р-400). Конструктивная особенность серии — полый шлицевой тихоходный вал. Передаточные числа 8–50, крутящий момент до 4000 Н·м, масса 267 кг, КПД 98%. Редуктор ГПШ-400 поставляется из наличия и под заказ со склада в Нижнем Новгороде с доставкой по всей России.
Условия применения редуктора ГПШ-400
- Нагрузка постоянная или переменная, одного направления или реверсивная;
- Работа в круглосуточном и в повторно-кратковременном режиме («стоп-старт»);
- Кратковременные перегрузки при пуске и останове двигателя — до 2 крат номинальной нагрузки;
- Температура окружающей среды до −40 °C;
- Неагрессивная среда, нормированные влажность, загазованность и запылённость;
- Климатические исполнения по ГОСТ 15150-69.
Основные технические данные ГПШ-400
| Параметр | Значение |
|---|---|
| Тип передачи | Цилиндрическая двухступенчатая, оси параллельные |
| Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
| Номинальный крутящий момент на выходном валу, Н·м | 1800 (до 4000 в повторно-кратковременном режиме) |
| Мощность на входном валу, кВт | до 16,3 при 1000 об/мин |
| до 19,2 при 1500 об/мин | |
| КПД | 98% |
| Суммарное межосевое расстояние, мм | 400 |
| Масса, кг | 267 |
При реверсивном режиме и при применении в механизмах повышенной ответственности крутящий момент на выходном валу понижается на 30%. Допускаемая радиальная нагрузка на входных и выходных валах в сборках с двухконцевым исполнением уменьшается вдвое. При исполнении конца тихоходного вала в виде части зубчатой муфты допустимые консольные нагрузки повышаются на 20%.

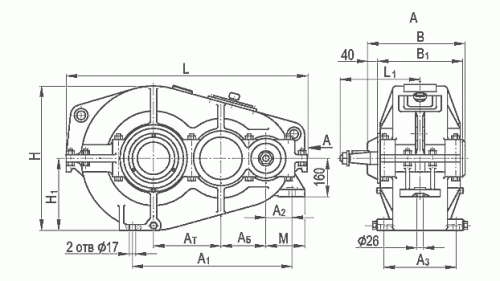

Габаритные и присоединительные размеры ГПШ-400
| Параметр | ГПШ-400, мм |
|---|---|
| АБ (межосевое расстояние быстроходной ступени) | 150 |
| АТ (межосевое расстояние тихоходной ступени) | 250 |
| А1 | 73 |
| А2 | 93 |
| А3 | 270 |
| B | 355 |
| В1 | 310 |
| H | 480 |
| Н1 | 240 |
| L | 826 |
| L1 | 270 |
| M | 133 |
| Масса, кг | 267 |

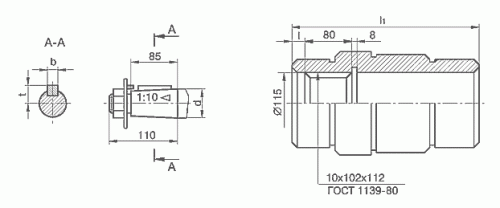

Размеры концов валов ГПШ-400
| Параметр | ГПШ-400, мм |
|---|---|
| d | 40 |
| b | 12 |
| t | 21,5 |
| l | 20 |
| l1 | 320 |

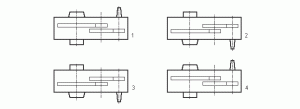

Варианты сборки ГПШ-400
Пример условного обозначения при заказе
Редуктор ГПШ-400-М-31,5-2-У3, где:
- ГПШ — тип редуктора (специальный крановый цилиндрический двухступенчатый);
- 400 — суммарное межосевое расстояние, мм;
- М — модернизированный;
- 31,5 — передаточное число;
- 2 — вариант сборки;
- У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.
Подберём редуктор ГПШ-400 по передаточному числу, крутящему моменту и варианту сборки — звоните: +7 (831) 223-82-00. Смотрите также специальные крановые РК-450…РК-600 и вертикальные ВК-350…ВК-550.
