ВК-350, ВК-475, ВК-550
Специальные крановые цилиндрические трёхступенчатые вертикальные редукторы типа ВК — ВК-350, ВК-475, ВК-550 — предназначены для приводов механизмов передвижения грузоподъёмных кранов и крановых тележек, а также применяются как привод общего назначения. Зубчатые передачи эвольвентные. Вертикальное исполнение экономит место в компоновке механизма. Крутящий момент на тихоходном валу — от 1500 до 2800 Н·м, передаточные числа 10–125. Редукторы ВК поставляются из наличия и под заказ со склада в Нижнем Новгороде с доставкой по всей России.
Условия применения редукторов ВК
- Вращение валов в обе стороны, реверсивный и повторно-кратковременный режимы работы;
- Температура окружающей среды от −40 °C до +50 °C;
- Неагрессивная среда, умеренные запылённость и влажность;
- Частота вращения быстроходного вала не более 1000 об/мин;
- Климатические исполнения У (умеренный климат), Т (сухой и влажный тропический), категория размещения 2 по ГОСТ 15150-69.
Характеристики приведены для длительной работы с переменной нагрузкой в реверсивном режиме. Фактические передаточные отношения отличаются от номинальных не более чем на 5%.
Основные технические характеристики ВК
| Параметр | ВК-350 | ВК-475 | ВК-550 |
|---|---|---|---|
| Передаточные числа | 10; 14; 31,5; 50 | 20; 28; 50; 112 | 18; 31,5; 71; 125 |
| Номинальный крутящий момент на выходном валу Мт, Н·м | 1500 | 2000 | 2800 |
| Суммарное межосевое расстояние Aw, мм | 130 | 210 | 220 |
| Масса, кг | 73 | 215 | 279 |

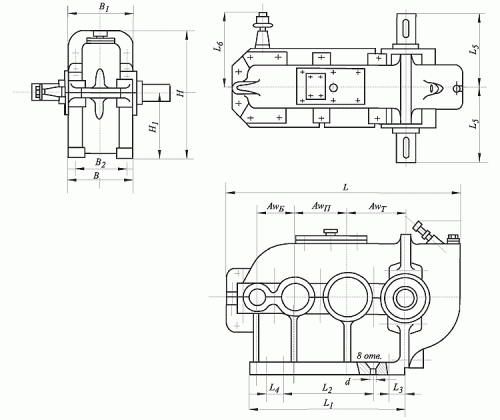

Габаритные и присоединительные размеры
| Типоразмер | L | L1 | L2 | L3 | L4 | L5 | L6 | В | В1 | В2 | Н | Н1 | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВК-350 | 558 | 280 | 185 | 50 | — | 180 | 197,5 | 220 | 220 | 185 | 298 | 160 | 17 |
| ВК-475 | 790 | 482 | 200 | 50 | 80 | 260 | 242,5 | 250 | 255 | 215 | 458 | 220 | 17 |
| ВК-550 | 880 | 557 | 320 | 50 | 70 | 280 | 257,5 | 280 | 285 | 245 | 488 | 235 | 17 |
Схемы сборки редукторов
Размеры концов входных и выходных валов
| Типоразмер | Входной вал | Выходной вал | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | l | l1 | b | h | t | d4 | l2 | t1 | b1 | |
| ВК-350 | 30 | 35 | 28,9 | 88 | 60 | 8 | 7 | 4 | 35 | 55 | 38,5 | 10 |
| ВК-475 | 40 | 50 | 35,9 | 110 | 82 | 10 | 9 | 5 | 65 | 110 | 65 | 18 |
| ВК-550 | 40 | 50 | 35,9 | 110 | 82 | 10 | 9 | 5 | 80 | 110 | 85 | 22 |
Пример условного обозначения при заказе
Редуктор ВК-550-31,5-33 У3, где:
- ВК — вертикальный крановый цилиндрический трёхступенчатый редуктор;
- 550 — суммарное межосевое расстояние, мм;
- 31,5 — передаточное число;
- 33 — схема сборки;
- У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.
Подберём типоразмер ВК по крутящему моменту, передаточному числу и схеме сборки — звоните: +7 (831) 223-82-00. Смотрите также специальные крановые РК-450…РК-600 и ГПШ-400.
