F - Цилиндрические с параллельными валами F / FA / FAF / FF
Файлы
- Каталог (14.04 MB)

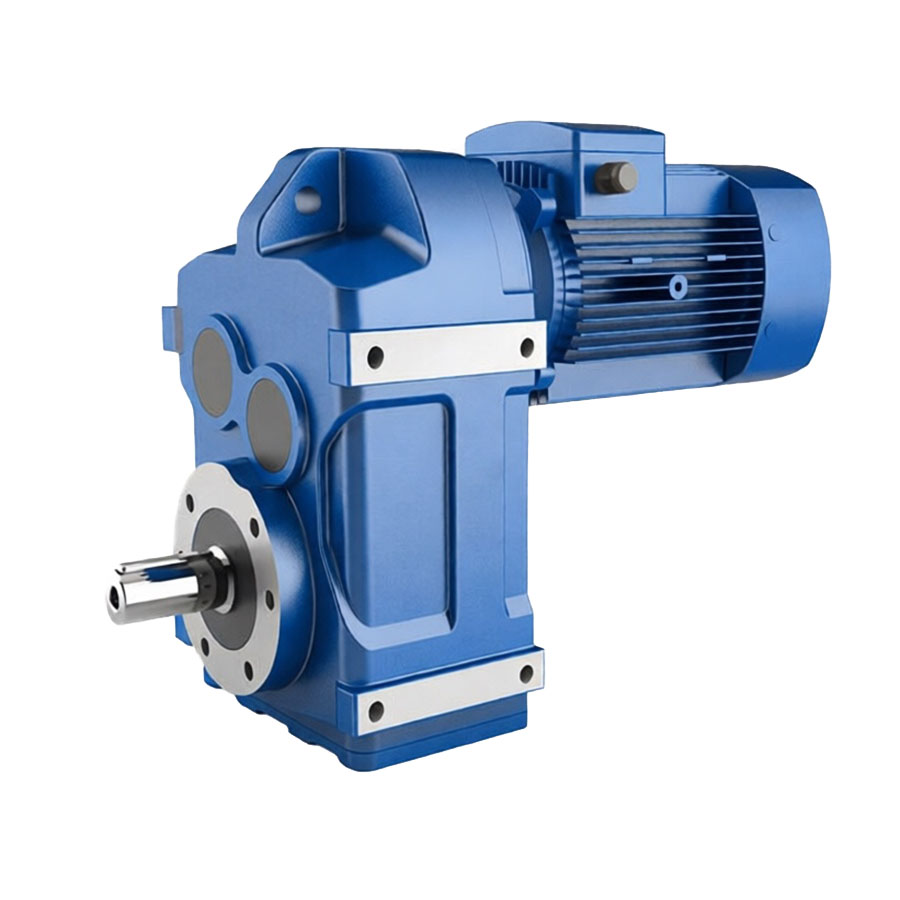

Плоские цилиндрические мотор-редукторы серии F (с параллельными валами) — это компактные модульные агрегаты для надежной передачи крутящего момента в промышленных механизмах с ограниченным пространством. Они выступают прямыми аналогами премиум-брендов вроде SEW-Eurodrive (RF/R..F), Bauer BF, Lenze GFL, Motovario S и Nord UNICASE, но с оптимизированной ценой и унифицированными размерами для быстрой замены без доработки оборудования.
Конструктивные особенности и технические параметры
Редуктор выполнен по соосно-параллельной схеме (плоский), что обеспечивает высокую жесткость корпуса и оптимальное распределение нагрузки. Корпус — цельнолитой чугунный (высокопрочный чугун), что гарантирует виброустойчивость и низкий уровень шума.
Ключевые параметры
Выходной крутящий момент, M2 до 18 000 Нм;
Диапазон мощности двигателя 0,12 – 200 кВт;
Передаточные числа (i) 4 ... 30000;
Частота вращения на выходе 0,1 – 752 об/мин;
КПД 94% – 98%;
Типоразмеры (корпуса) F37, F47, F57, F67, F77, F87, F97, F107, F127, F157.
Варианты исполнения и монтажа
Оборудование поставляется в 10 типоразмерах и имеет унифицированные посадочные размеры, что позволяет заменять редукторы разных производителей без доработки узлов.
Типы выходных валов (главное различие):
- F : Сплошной (цельный выступающий) вал с шпоночным пазом, крепление к корпусу редуктора через резьбовые отверстия;
- FA : Полый вал со шпоночным пазом, крепление к корпусу редуктора через резьбовые отверстия;
- FF : Сплошной (цельный выступающий) вал, фланцевое крепление к оборудованию;
- FAF : Полый вал со шпоночным пазом, фланцевое крепление редуктора к оборудованию;
Все мотор-редукторы имеют стандартизированные присоединительные размеры согласно DIN / AIS.
Диапазон типоразмеров и подбор
Ниже представлен сводный ряд типоразмеров с базовыми мощностями. Полные таблицы передаточных чисел для каждого типоразмера и сочетания с фланцами электродвигателей доступны в техническом каталоге.
| Типоразмер (Size) | Мощность, кВт (min/max) | Макс. момент, Нм (ориентир) | Число ступеней |
|---|---|---|---|
| F37 | 0.12 – 3.0 | ~130 | 2-3 |
| F47 | 0.12 – 5.5 | ~200 | 2-3 |
| F57 | 0.12 – 11 | ~300 | 2-3 |
| F67 | 0.12 – 22 | ~500 | 2-3 |
| F77 | 0.12 – 30 | ~800 | 2-3 |
| F87 | 0.12 – 45 | ~1300 | 2-3 |
| F97 | 0.12 – 90 | ~3000 | 2-3 |
| F107 | 0.12 – 110 | ~4300 | 2-3 |
| F127 | 0.12 – 160 | ~8000 | 2-3 |
| F157 | 0.55 – 200 | ~18000 | 2-3 |
Почему инженеры выбирают эту серию (преимущества)
- Высокая надежность: Зубчатые колеса изготовлены из цементируемой стали (20MnCr5) с последующей шлифовкой «под ноль». Твердость поверхности зубьев 58-62 HRC.
- Компактность: «Плоская» конструкция (высота корпуса минимальна) позволяет встраивать редуктор в ограниченное пространство между узлами.
- Простота обслуживания: Картер имеет сливные и заливные отверстия с магнитными пробками (для сбора металлической стружки).
- Унификация: Возможность комбинировать редуктор с любым стандартным фланцевым мотором (NEMA, IEC).
- Ресурс: Расчетный ресурс подшипников (конических роликовых или шариковых радиально-упорных) — не менее 25 000 часов при номинальной нагрузке.
Как заказать / Доступные аналоги для замены
Данные мотор-редукторы являются прямыми аналогами для замены следующих моделей , как правило, без доработки посадочных мест:
- SEW-Eurodrive: RF37, RF47, R57 ... R167
- Bauer: BF20, BF30 ... BF120
- Lenze: GFL, GKR
- Motovario: S серия (S30, S40 ... S91)
- NORD: UNICASE (SK 02040, SK 12067 и др.)
Что нужно для подбора:
- Требуемая мощность (кВт) и частота вращения на выходе (об/мин).
- Тип монтажа (лапы / фланец).
- Исполнение выходного вала (сплошной / полый).
- Условия эксплуатации (наличие ударных нагрузок, количество включений в час, продолжительность работы).
Пример условного обозначения:
Редуктор (без двигателя) FA47/G-10,97 (PAM 28/250)
FA – Модель плоского цилиндрического редуктора
(F- Сплошной вал, крепление через резьбовые отверстия;
FA – Полый вал, крепление через резьбовые отверстия,
FF - Сплошной вал, фланцевое крепление;
FAF – Полый вал, фланцевое крепление;).
47 – Габарит редуктора;
G - исполнение с резиновым амортизатором реактивной штанги;
10,97 – передаточное число;
PAM 28/250 – размеры для присоединения электродвигателя
(28 – диаметр вала под электродвигатель в мм;
250 – общий диаметр фланца электродвигателя в мм).
Основное применение:
- Конвейеры и рольганги (цепные, ленточные, пластинчатые)
- Упаковочное и фасовочное оборудование
- Пищевая и фармацевтическая промышленность (специальное исполнение)
- Промышленные миксеры и мешалки
- Моечные машины и туннельные сушилки
- Любое оборудование, требующее надежного понижения оборотов при ограниченном монтажном пространстве
