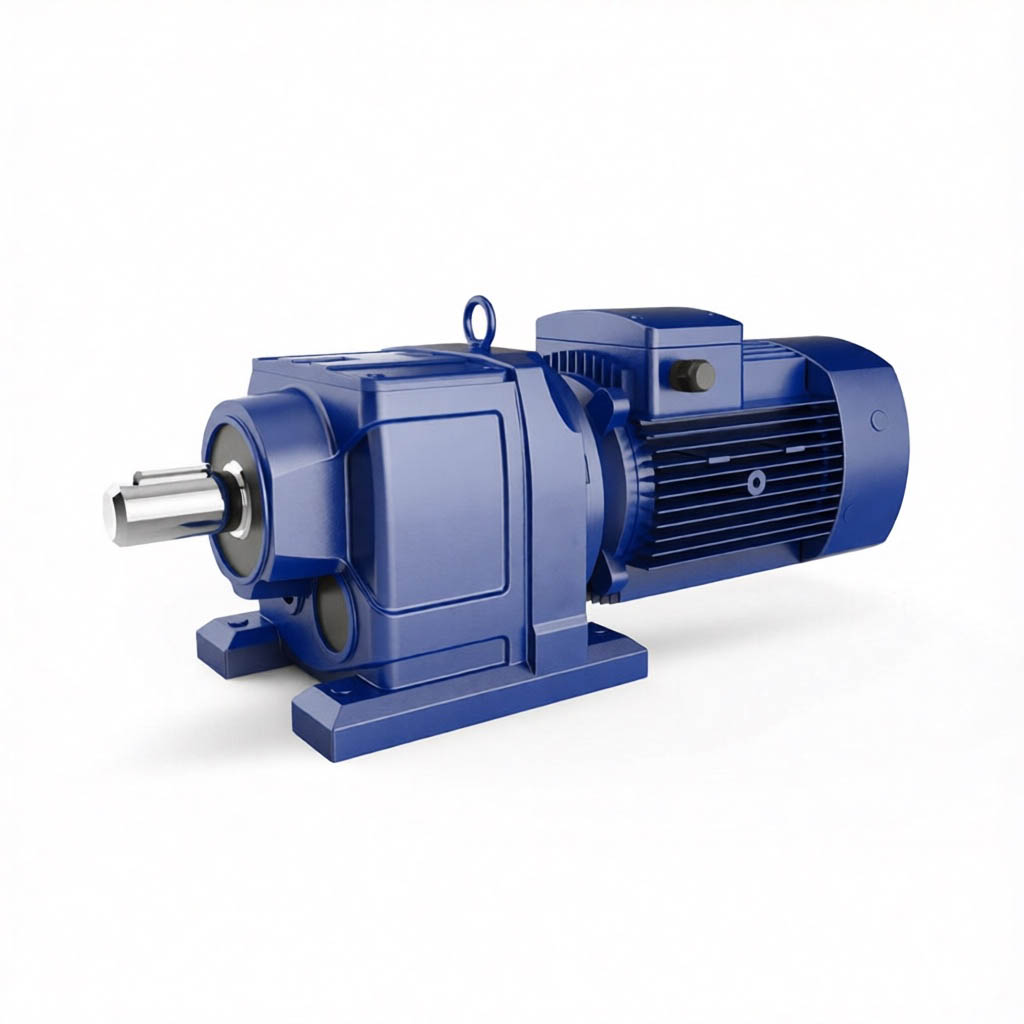

Соосные цилиндрические мотор-редукторы серии R — базовая линейка европейских приводов с соосным расположением входного и выходного валов. R-серия придерживается стандартов, которых держится большинство известных производителей: NORD, SEW-EURODRIVE, MOTOVARIO, TOS-ZNOJMO, VARVEL. Благодаря унифицированным присоединительным размерам мотор-редукторы R служат прямой заменой вышедших из строя редукторов перечисленных фирм без доработки посадочных мест.
Конструктивные особенности и технические параметры
Редуктор выполнен по соосной (коаксиальной) схеме: выходной вал расположен на одной оси с входным, что даёт компактную длину агрегата и равномерное распределение нагрузки. Корпус — цельнолитой чугунный (высокопрочный чугун), обеспечивает жёсткость, виброустойчивость и низкий уровень шума.
Ключевые параметры
Выходной крутящий момент M2 — до 23 000 Н·м;
Диапазон мощности двигателя — 0,09–200 кВт;
Передаточные числа (i) — 1,3 ... 290 (двух- и трёхступенчатые);
Частота вращения на выходе — 2 ... 1330 об/мин;
КПД одной ступени — до 98%;
Типоразмеры: R07, R17, R27, R37, R47, R67, R77, R87, R97, R107, R137, R147, R167.
Варианты исполнения и монтажа
Оборудование выпускается в 13 типоразмерах с унифицированными посадочными размерами, что позволяет заменять редукторы разных производителей без переделки узлов.
Исполнения по типу монтажа и валу:
- R — сплошной выходной вал со шпоночным пазом, крепление на лапах;
- RF — сплошной выходной вал, фланцевое крепление к оборудованию;
- RX — одноступенчатое исполнение на лапах (высокие обороты, малое передаточное число);
- RXF — одноступенчатое исполнение с фланцевым креплением.
Все мотор-редукторы имеют стандартизированные присоединительные размеры и комплектуются стандартным фланцевым двигателем IEC.
Диапазон типоразмеров и подбор
Ниже приведён сводный ряд типоразмеров с базовыми мощностями и диаметром выходного вала. Полные таблицы передаточных чисел, моментов и радиальных нагрузок для каждого типоразмера доступны в техническом каталоге.
| Типоразмер | Мощность, кВт (min/max) | Макс. момент, Н·м (ориентир) | Ø выходного вала, мм | Число ступеней |
|---|---|---|---|---|
| R07 | 0,09–0,25 | ~850 | 20 | 2-3 |
| R17 | 0,12–1,5 | ~200 | 20 | 2-3 |
| R27 | 0,12–3,0 | ~290 | 25 | 2-3 |
| R37 | 0,12–4,0 | ~410 | 25 | 2-3 |
| R47 | 0,12–5,5 | ~660 | 30 | 2-3 |
| R67 | 0,18–11 | ~1000 | 35 | 2-3 |
| R77 | 0,25–15 | ~1700 | 40 | 2-3 |
| R87 | 0,37–22 | ~3700 | 50 | 2-3 |
| R97 | 0,55–30 | ~5200 | 60 | 2-3 |
| R107 | 1,1–45 | ~8200 | 70 | 2-3 |
| R137 | 3,0–132 | ~14 900 | 90 | 2-3 |
| R147 | 4,0–90 | ~16 100 | 110 | 2-3 |
| R167 | 3,1–160 | ~22 900 | 120 | 2-3 |
Почему инженеры выбирают эту серию (преимущества)
- Высокая надёжность: зубчатые колёса из цементируемой стали (20MnCr5) со шлифовкой; твёрдость поверхности зубьев 58–62 HRC.
- Компактность: соосная схема даёт малую строительную длину и позволяет встраивать привод между узлами.
- Простота обслуживания: картер имеет заливные и сливные отверстия с магнитными пробками для сбора металлической стружки.
- Унификация: сочетается с любым стандартным фланцевым мотором IEC; посадочные размеры соответствуют SEW R/RF.
- Ресурс: расчётный ресурс подшипников (конических роликовых) — не менее 25 000 часов при номинальной нагрузке.
Как заказать / Доступные аналоги для замены
Мотор-редукторы R-серии — прямые аналоги для замены следующих моделей, как правило, без доработки посадочных мест:
- SEW-EURODRIVE: R07, R17 ... R167 (серии R/RF);
- NORD: SK172, SK272 ... SK972 (UNICASE);
- MOTOVARIO: H 032 ... H 102;
- TOS-ZNOJMO: MTC 22A/23A ... MTC 72A/73A;
- VARVEL: RD 12, RD 22, RD 32;
- SITI: MHL/MNHL 25/2 ... 60/2.
Что нужно для подбора:
- Требуемая мощность (кВт) и частота вращения на выходе (об/мин).
- Тип монтажа (лапы / фланец).
- Исполнение выходного вала (сплошной / полый).
- Условия эксплуатации (ударные нагрузки, число включений в час, продолжительность работы).
Пример условного обозначения: R47 - 68.54 - 20 - 0.75 - M1
R — серия цилиндрических соосных мотор-редукторов;
47 — типоразмер;
68.54 — передаточное число;
20 — частота вращения выходного вала, об/мин;
0.75 — мощность электродвигателя, кВт;
M1 — монтажная позиция.
Основное применение:
- Конвейеры и рольганги (цепные, ленточные, пластинчатые);
- Упаковочное и фасовочное оборудование;
- Промышленные миксеры и мешалки;
- Насосные и вентиляционные установки;
- Подъёмно-транспортное оборудование;
- Любое оборудование, требующее надёжного понижения оборотов при соосном расположении валов.
Мотор-редукторы R-серии поставляются из наличия и под заказ со склада в Нижнем Новгороде — доставка по России. Подбор аналога по мощности, передаточному числу и присоединительным размерам выполняем бесплатно — звоните: +7 (831) 223-82-00.
Исполнения мотор-редукторов R-серии

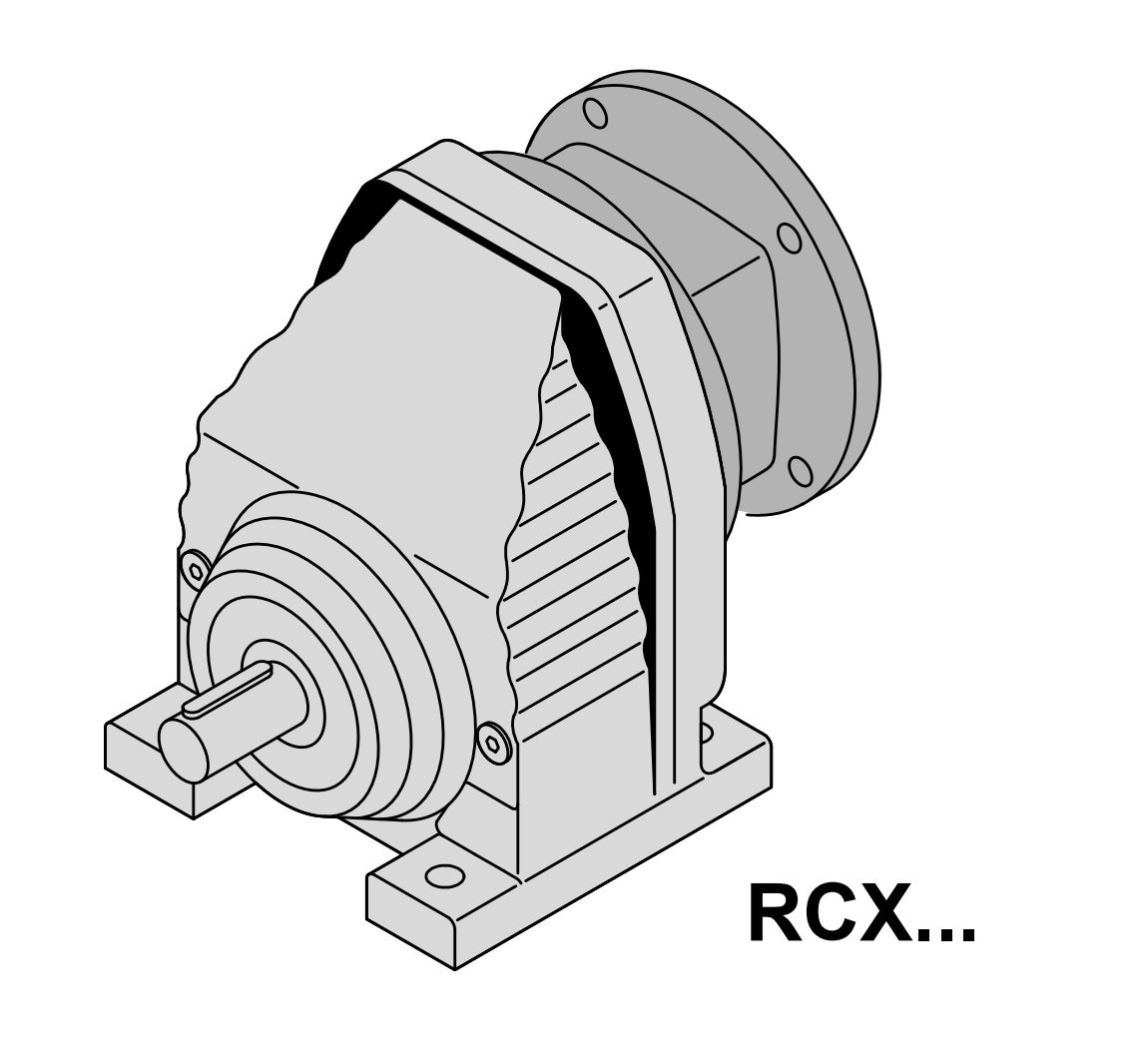

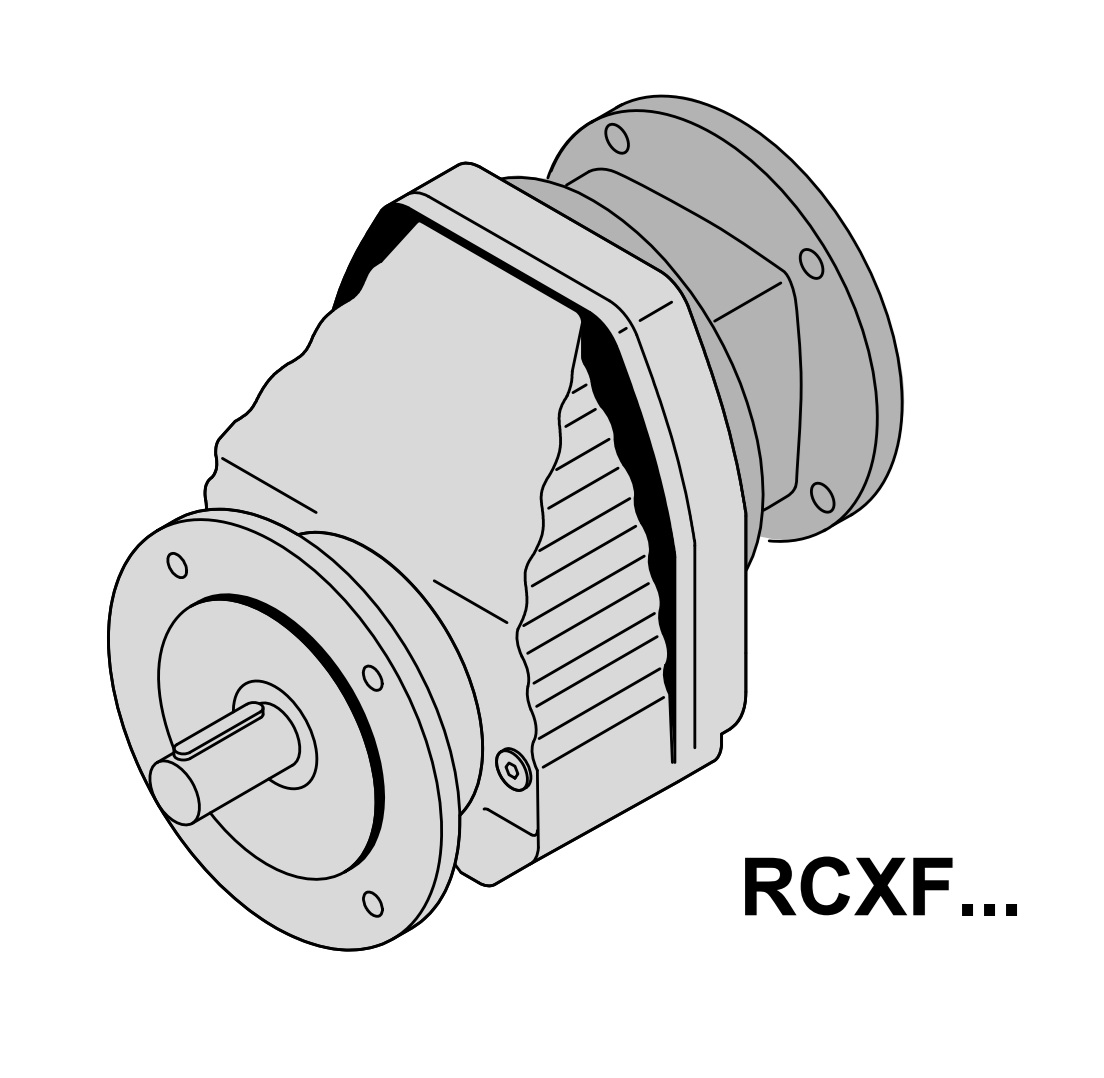

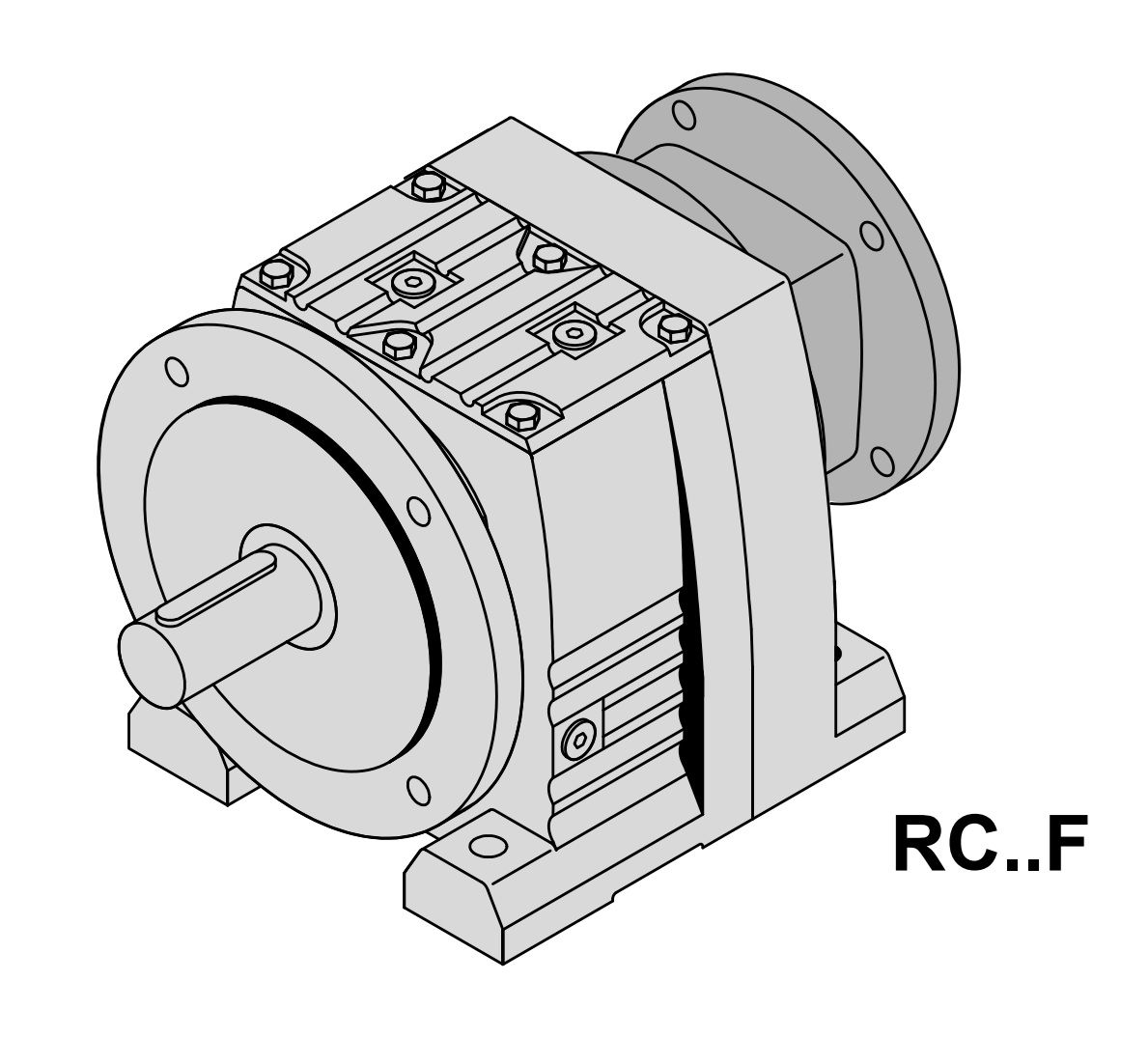

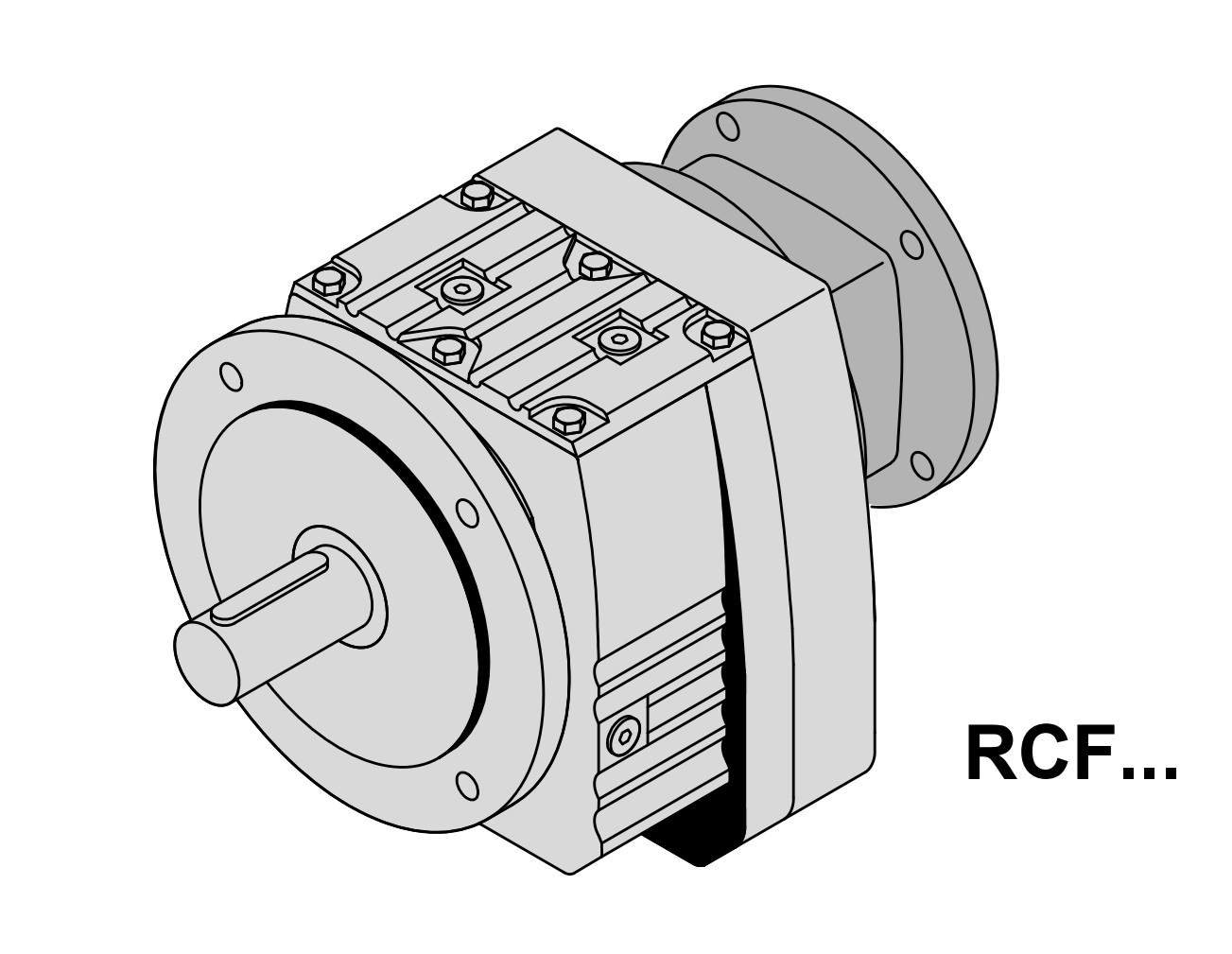

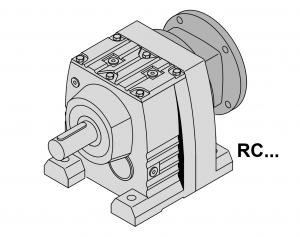

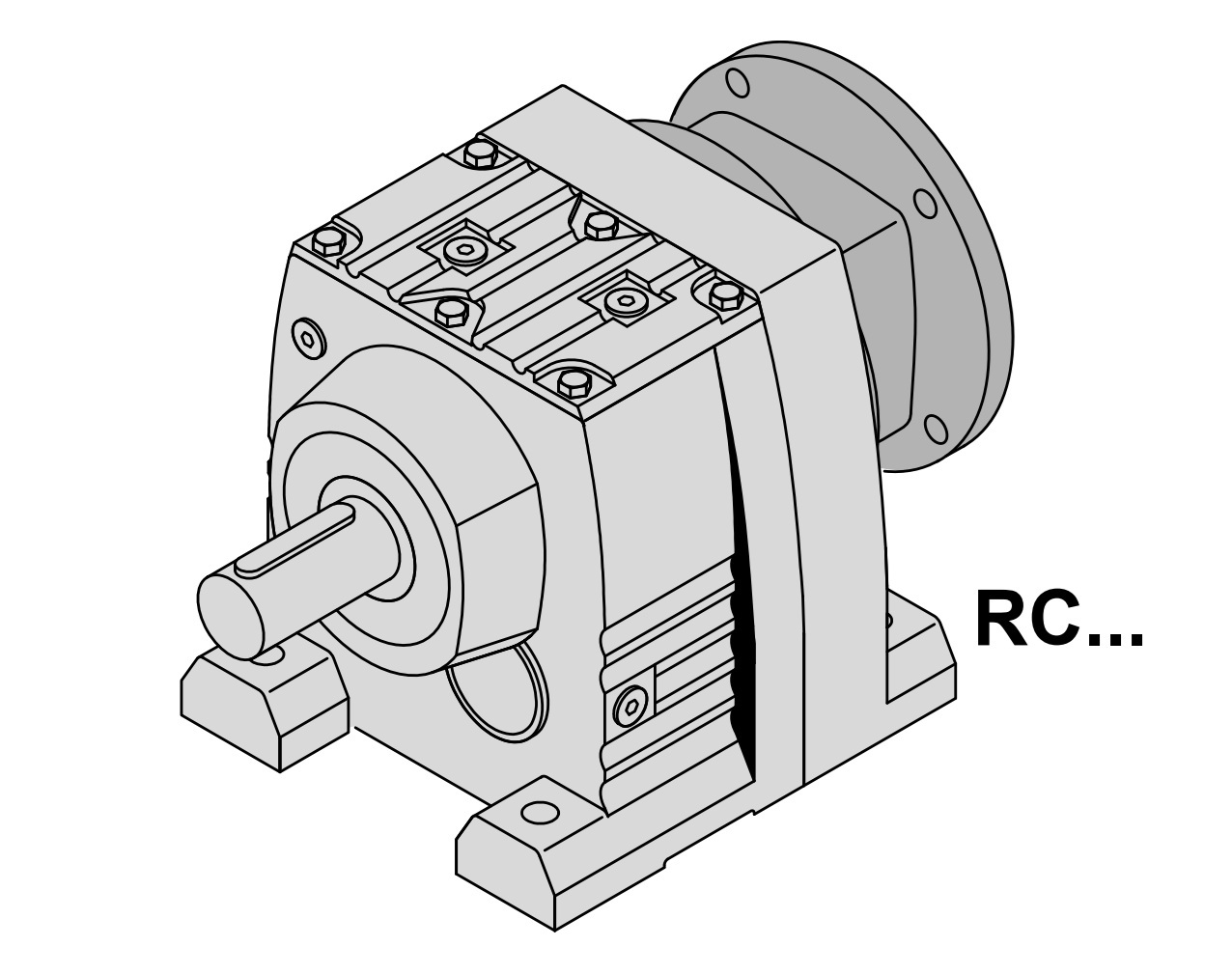

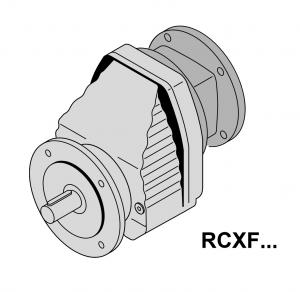

На фото ниже показаны основные исполнения серии: RC — на лапах; RCF — с фланцевым креплением; RC..F — на лапах и с фланцевым креплением; RCX и RCXF — одноступенчатые исполнения (на лапах и с фланцем) для высоких выходных оборотов.
