K - Цилиндро-конические мотор-редукторы KA/KF/KAF
Файлы
- Каталог (482.29 KB)

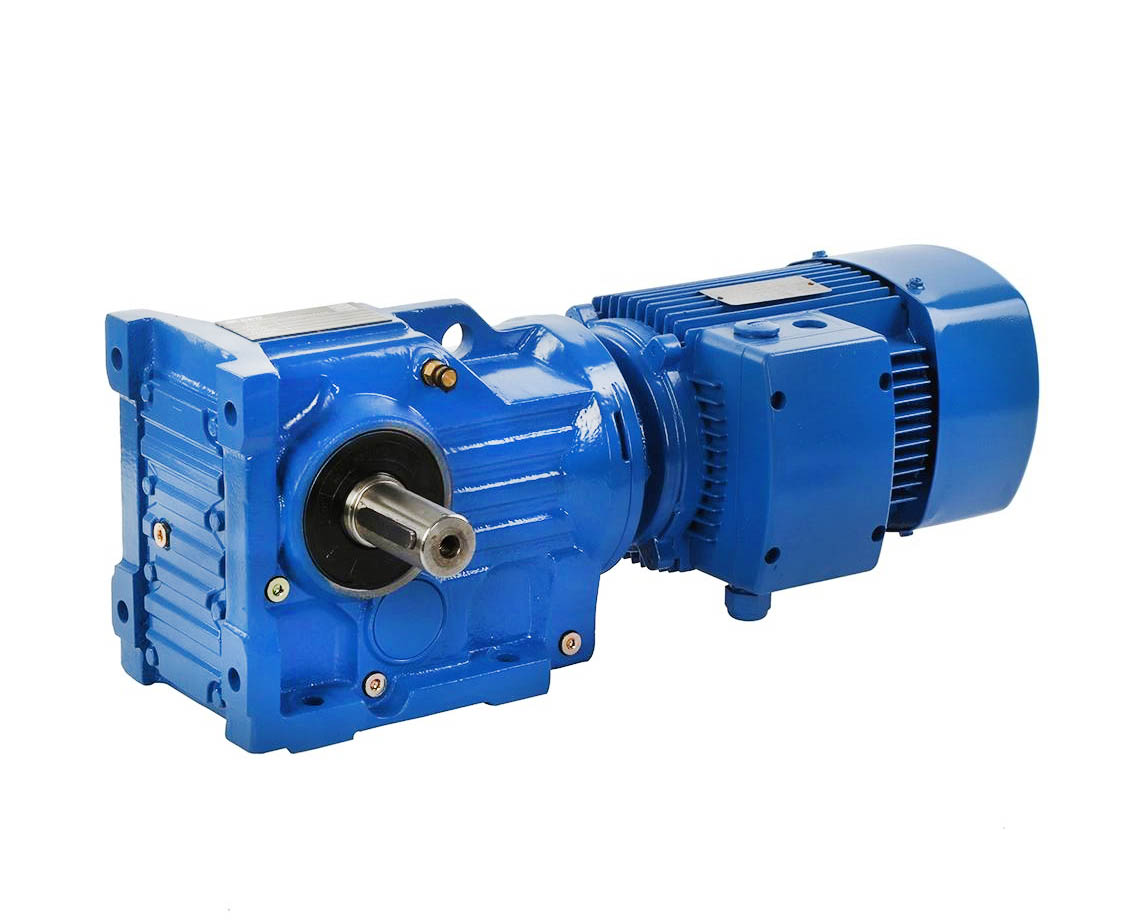

Коническо-цилиндрические мотор-редукторы серии K — высокоэффективные приводы для передачи крутящего момента под углом 90°. Благодаря сочетанию конической и цилиндрической ступеней они отличаются высокой нагрузочной способностью, компактностью и долговечностью при работе в условиях частых пусков и переменных нагрузок. Серия K является прямым аналогом редукторов SEW-Eurodrive (K серия), NORD, Bonfiglioli, Bauer с унифицированными присоединительными размерами для замены без доработки оборудования.
Конструктивные особенности и преимущества
- Высокий КПД: до 97%, не снижается даже после длительной эксплуатации;
- Надёжность и ресурс: долговечное зубчатое зацепление устойчиво к высоким переменным нагрузкам и крутящим моментам без преждевременного износа;
- Жёсткость корпуса: корпус из серого чугуна выдерживает высокие поперечные усилия на выходном валу;
- Точность: точное позиционирование выходного вала, минимальное обслуживание;
- Универсальность: широкий диапазон передаточных чисел и несколько вариантов исполнения (KA, KF, KAF) для интеграции в любые производственные задачи.
Технические характеристики
Серия включает 12 типоразмеров, что позволяет подобрать оптимальное решение для широкого спектра промышленных задач.
| Параметр | Диапазон значений |
|---|---|
| Номинальная мощность | 0,12 — 200 кВт |
| Крутящий момент на выходе | 140 — 50 000 Нм |
| Передаточное отношение | 5,36 — 32 625 |
| КПД (зависит от числа ступеней) | 94% — 97% |
| Допустимая радиальная нагрузка | 1 810 — 190 000 Н |
Варианты исполнения
Индекс в названии указывает на способ монтажа и конструкцию выходного вала:

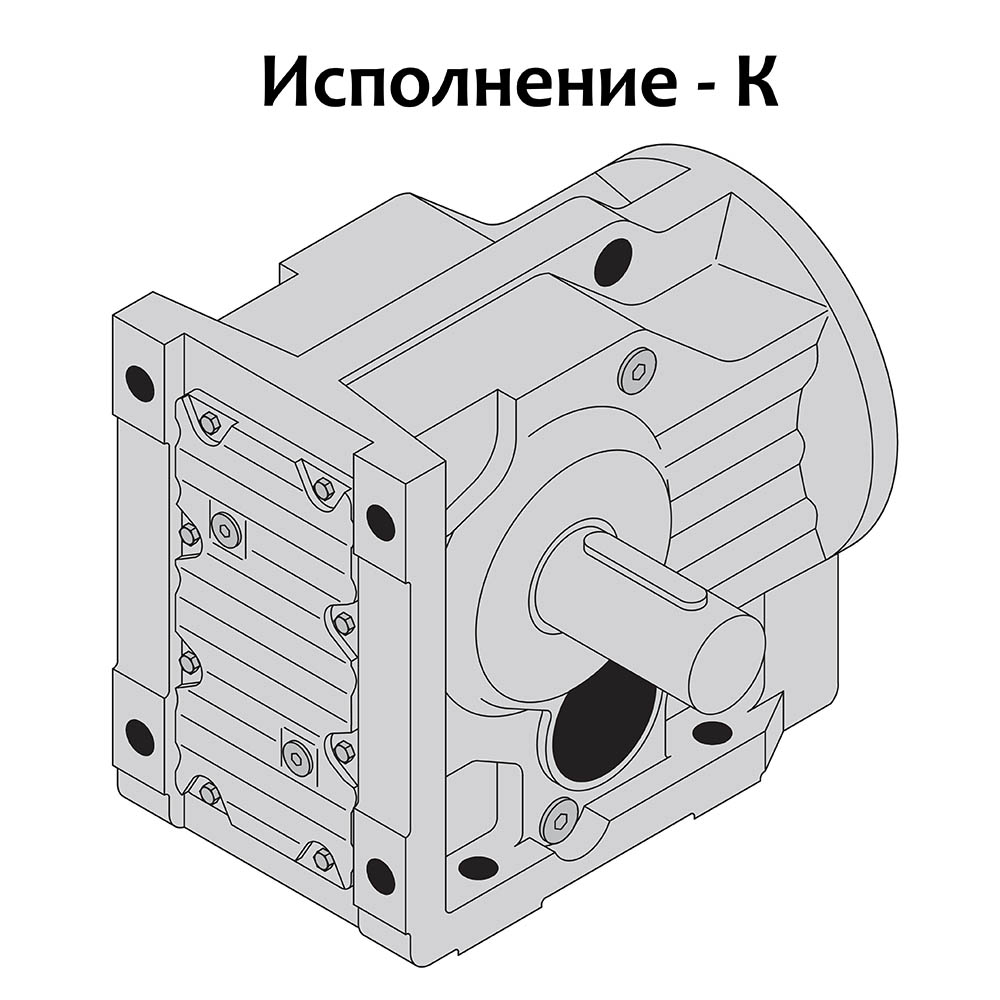

- K — базовое исполнение на лапах с цельным выходным валом;

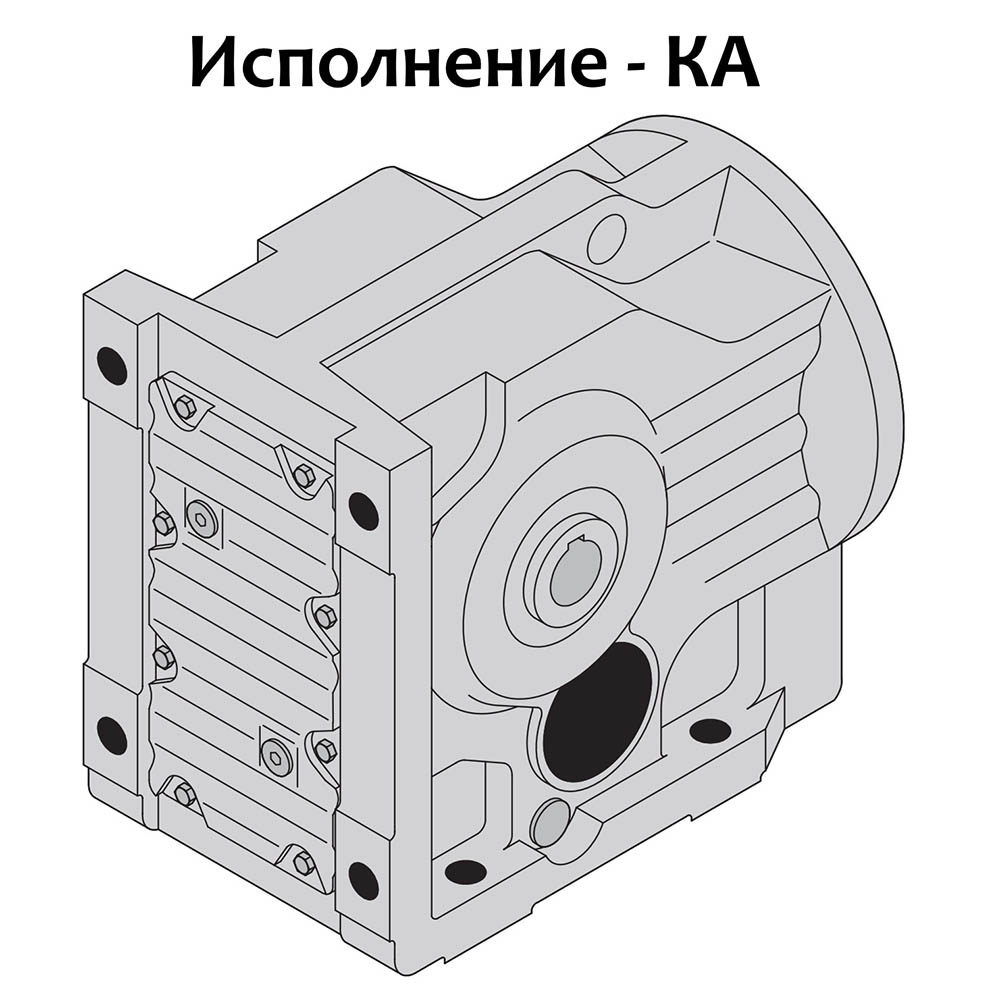

- KA — с полым валом для установки на вал исполнительного механизма;

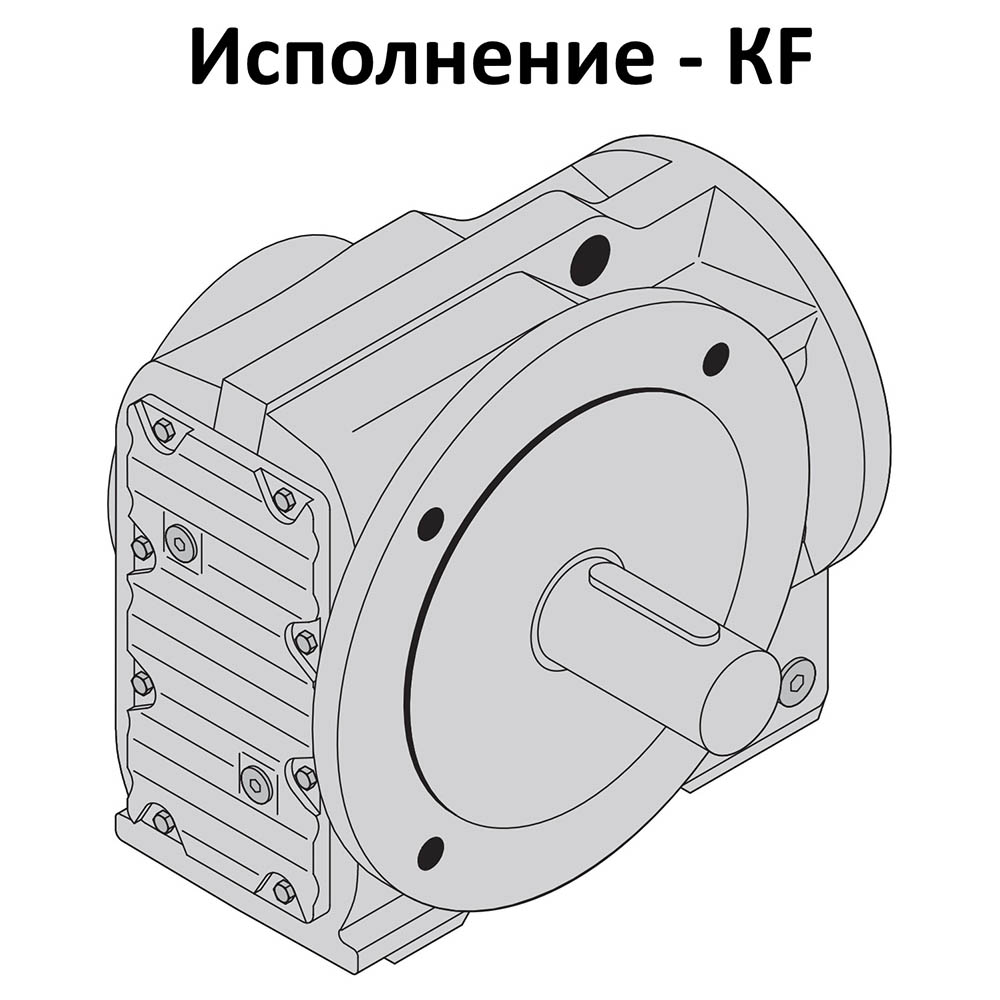

- KF — на лапах с выходным фланцем;

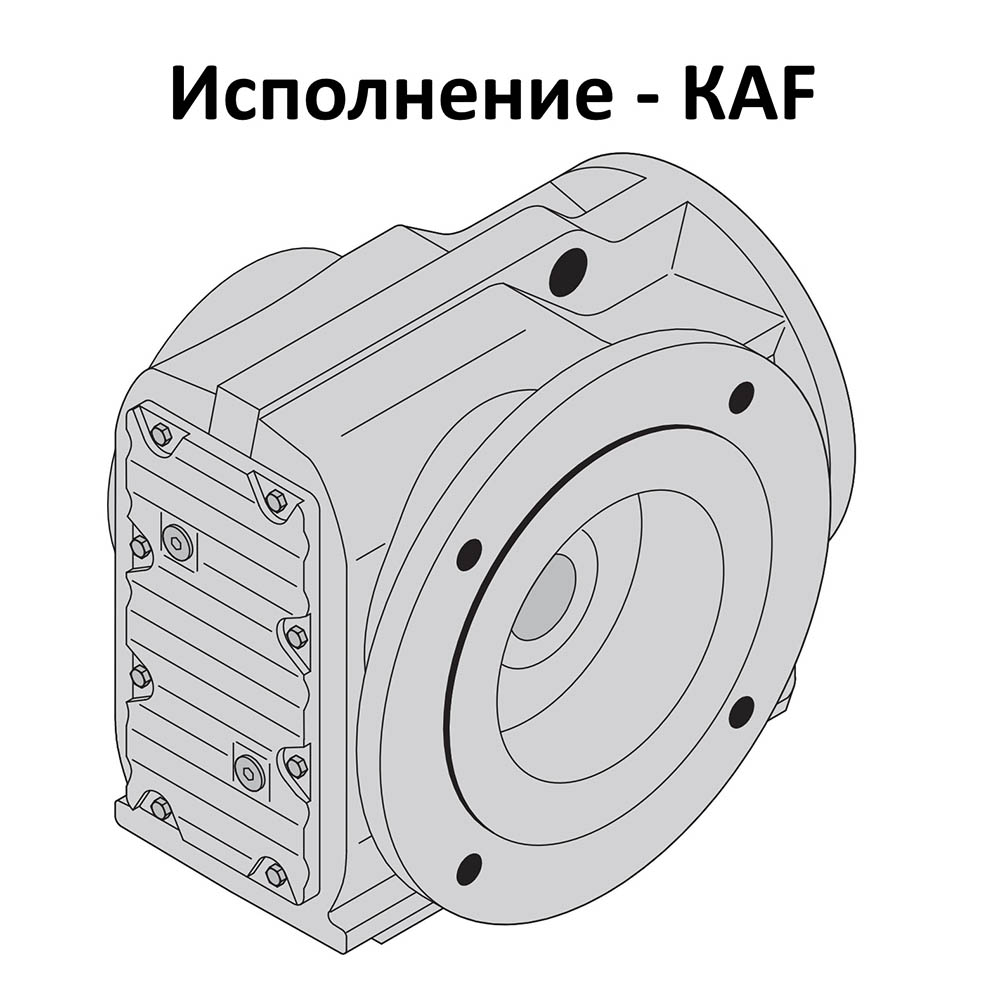

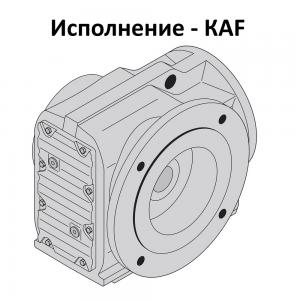

- KAF — с полым валом и фланцем.
Аналоги для замены
Мотор-редукторы серии K являются прямыми аналогами для замены, как правило, без доработки посадочных мест:
- SEW-Eurodrive: K37, K47, K57 ... K187;
- NORD: SK 9012, SK 9022 ... (UNICASE);
- Bonfiglioli: A серия;
- Bauer: BK серия.
Область применения
Мотор-редукторы серии K повсеместно используются в логистике, строительстве, добывающей промышленности и на производственных линиях, где требуется надёжная передача крутящего момента под углом 90°: конвейеры, рольганги, подъёмно-транспортное оборудование, мешалки, экструдеры.
Коническо-цилиндрические мотор-редукторы серии K поставляются из наличия и под заказ со склада в Нижнем Новгороде. Инженер подберёт точный аналог взамен SEW, NORD, Bonfiglioli или Bauer без доработки посадочных мест. Для подбора укажите мощность, частоту вращения на выходе, тип монтажа и исполнение вала — звоните или пишите.
