2МЧ 40/80
Мотор-редуктор червячный двухступенчатый универсальный 2МЧ 40/80 применяется как привод общемашиностроительного назначения: передаточные числа от 160 до 2500, крутящий момент на тихоходном валу до 350 Н·м, мощность электродвигателя 0,18–0,37 кВт. Поставляются из наличия и под заказ со склада в Нижнем Новгороде, доставка по России.
| Номинальное передаточное число, Uном. | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная частота вращения тихоходного вала, n, об/мин | 9 | 7 | 5,5 | 4 | 3,5 | 2,7 | 2 | 1,7 | 1,4 | 1 | 0,8 | 0,7 | 0,5 |
| Значение крутящих моментов Мт, Нм | 200 | 230 | 190 | 230 | 250 | 250 | 210 | 220 | 280 | 300 | 260 | 350 | 320 |
| Мощность электродвигателя W, кВт | 0,37 | 0,25 | 0,18 | ||||||||||
| Частота вращения nД,об/мин | 1500 | ||||||||||||
| Масса, кг | 32 | 27 | 26 | ||||||||||
Концы валов

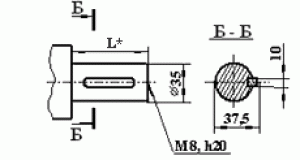

Вариант исполнения конца тихоходного вала
L* - Длина тихоходного вала оговаривается при заказе - 80 или 58.
Вариант сборки 56
|
Вариант сборки 56
|
Исполнение по вариантам сборки
Исполнение по расположению лап
Вариант расположения червячной пары
Исполнение по расположению клеммной коробки электродвигателя
Примерные обозначения при заказе продукции
Мотор-редуктор 2МЧ-40/80-3,5/400-16-21-2-1-2-2У3-С-380, ГОСТ Р50968-96, где:
2МЧ - тип редуктора - мотор-редуктор червячный двухступенчатый;
40 - межосевое расстояние первой ступени;
80 - межосевое расстояние второй ступени;
3,5 - номинальная частота вращения тихоходного вала, об/мин;
400 - передаточное число номинальное;
16 - вариант сборки по ГОСТ 20373-94;
21 - вариант расположения червячной пары;
2 - варианты крепления;
1 - вариант крепления клеммой коробки двигателя;
2 - категория точности по ГОСТ Р 50891-96;
У3 - вид климатического исполнения по ГОСТ 15150-69;
С - наличие в редукторной части смазки;
380 - номинальное напряжение сети переменного тока, 380 В.
