МЧ 80

Назначение

Мотор-редукторы червячные одноступенчатые МЧ 80 предназначены для работы в качестве приводов общемашиностроительного применения.

Условия применения

нагрузка постоянная и переменная (в пределах номинального крутящего момента);
вращение выходного вала в любую сторону без предпочтительности;
климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м, допускается работа на высоте более 1000 м при соблюдении требований ГОСТ 183-74;
внешняя среда — неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м³.

Технические характеристики МЧ 80

Номинальная частота вращения тихоходного вала, об/мин	176	141	112	88	71	56	45	33	27	22	17
Передаточное число, ном.	8	10	12,5	16	20	25	31,5	40	50	63	80
Частота вращения входного вала, об/мин	1500
Крутящий момент М_т, Н·м	212	190	195	218	195	195	260	195	206	190	175
Термическая мощность W, кВт	4,6	3,4	2,8	2,5	1,9	1,5	1,7	1,1	0,9	0,8	0,6
Масса, кг, не более	36							32	30

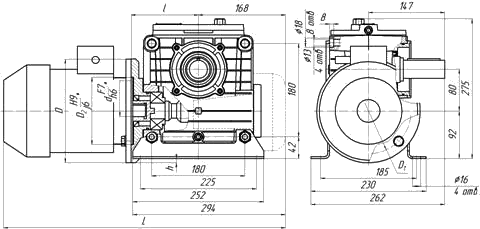

Габаритные и присоединительные размеры

Электродвигатель	L	l	D	D1	D2	d	h
АИР 71	541	143	200	165	130	19	8
АИР 80	566	153	200	265	130	22	80
АИР 90	588	153	250	215	180	24	33
АИР 100	638	154	250	215	180	28	33
АИР 112	703	185	300	265	230	32	58

Концы валов

Вариант исполнения конца тихоходного вала

Вариант сборки 56 со шпоночным отверстием

Вариант сборки 56 со шлицевым отверстием

Вариант расположения двигателя

двигатель горизонтальный, под тихоходным валом;
двигатель горизонтальный, над тихоходным валом;
двигатель горизонтальный, тихоходный вал вертикальный, справа от двигателя;
двигатель горизонтальный, тихоходный вал вертикальный, слева от двигателя;
двигатель расположен вертикально вверх, тихоходный вал горизонтальный;
двигатель расположен вертикально вниз, тихоходный вал горизонтальный.

Исполнение по расположению лап

Исполнение по расположению клеммной коробки электродвигателя

Пример условного обозначения при заказе

Мотор-редуктор МЧ-80-33/40-51-Ц-1-2-1-2-У3-С-380, ГОСТ Р50968-96, где:

МЧ — тип редуктора, мотор-редуктор червячный;
80 — межосевое расстояние;
33 — номинальная частота вращения выходного вала, об/мин;
40 — номинальное передаточное число;
51 — вариант сборки по ГОСТ 20373-94;
Ц — цилиндрический конец выходного вала;
1 — вариант расположения двигателя;
2 — вариант крепления к приварочной плоскости;
1 — вариант крепления клеммной коробки двигателя;
2 — категория точности по ГОСТ Р 50891-96;
У3 — вид климатического исполнения по ГОСТ 15150-69;
С — наличие в редукторной части смазки;
380 — номинальное напряжение сети переменного тока, В.

Область применения

Червячные мотор-редукторы МЧ 80 широко применяются в конвейерах и транспортёрах, мешалках и смесителях, упаковочном оборудовании, насосных и вентиляционных установках, подъёмно-транспортных механизмах общепромышленного назначения — везде, где требуется компактный и надёжный привод с понижением частоты вращения.

Мотор-редукторы МЧ 80 поставляются из наличия и под заказ со склада в Нижнем Новгороде. Для подбора укажите передаточное число, вариант сборки и параметры электродвигателя — звоните или пишите.
