МЦ2С

Назначение

Цилиндрические двухступенчатые соосные мотор-редукторы типа МЦ2С являются электромеханическими приводами общего назначения.

Условия применения

Мотор-редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут в следующих условиях:

вращение выходных валов — в любую сторону;
внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м³;
климатическое исполнение У (категории размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
допускается работа на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
двигатели рассчитаны на сеть переменного тока 50 Гц, номинальное напряжение 380 В. По согласованию с изготовителем допускается изготовление на другие стандартные напряжения.

Пример записи условного обозначения мотор-редуктора

МЦ2С-63-28-0,55-G110-Ц-У3, где:

МЦ2С — тип мотор-редуктора;
63 — радиус расположения осей сателлитов, мм;
28 — частота вращения выходного вала, об/мин;
0,55 — мощность электродвигателя, кВт;
G110 — исполнение по монтажу;
Ц — выходной вал (К — конический, Ц — цилиндрический);
У3 — климатическое исполнение и категория размещения.

Конструктивное исполнение по способу монтажа

Технические характеристики

МЦ2С-63 (доп. радиальная нагрузка 3200 Н, масса не более 45 кг)

Частота вращения, об/мин	Момент, Нм	Мощность, кВт	КПД
28	175	0,55	0,67
31,5	162	0,55	0,67
35,5	152	0,55	0,67
35,5	194	0,75	0,69
40	171	0,75	0,69
45	156	0,75	0,69
50	190	0,75	0,69
50	190	1,1	0,73
56	180	1,1	0,73
63	150	1,1	0,75
71	148	1,1	0,75
80	160	1,5	0,77
90	155	1,5	0,77
100	144	1,5	0,77
112	126	1,5	0,77
112	160	2,2	0,81
125	159	2,2	0,81
140	147	2,2	0,81
160	128	2,2	0,81
180	116	2,2	0,81
180	140	3,0	0,82

МЦ2С-80 (доп. радиальная нагрузка 4300 Н, масса не более 75 кг)

Частота вращения, об/мин	Момент, Нм	Мощность, кВт	КПД
28	250	0,75	0,71
28	357	1,1	0,74
31,5	225	0,75	0,71
31,5	321	1,1	0,74
35,5	290	1,1	0,74
40	264	1,1	0,74
40	368	1,5	0,73
45	221	1,1	0,74
45	306	1,5	0,77
50	200	1,1	0,74
50	275	1,5	0,77
50	403	2,2	0,80
56	248	1,5	0,74
56	364	2,2	0,80
63	226	1,5	0,74
63	331	2,2	0,80
71	293	2,2	0,80
71	407	3,0	0,90
80	265	2,2	0,90
80	366	3,0	0,80
90	236	2,2	0,80
90	301	3,0	0,80
100	202	2,2	0,80
100	275	3,0	0,80
112	184	2,2	0,79
112	252	3,0	0,80
112	340	4,0	0,86
125	219	3,0	0,80
125	295	4,0	0,86
140	270	4,0	0,86
140	370	5,5	0,86
160	247	4,0	0,86
160	332	5,5	0,86
180	289	4,0	0,86
180	300	5,5	0,86

МЦ2С-100 (доп. радиальная нагрузка 6100 Н, масса не более 95 кг)

Частота вращения, об/мин	Момент, Нм	Мощность, кВт	КПД
28	741	2,2	0,75
31,5	666	2,2	0,75
35,5	601	2,2	0,75
35,5	832	3,0	0,77
40	689	3,0	0,77
45	632	3,0	0,77
45	817	4,0	0,78
50	742	4,0	0,79
56	677	4,0	0,78
63	621	4,0	0,80
63	826	5,5	0,88
71	746	5,5	0,88
80	619	5,5	0,88
90	567	5,5	0,88
100	521	5,5	0,88
100	693	7,5	0,86
112	617	7,5	0,86
125	554	7,5	0,86
140	500	7,5	0,86
160	454	7,5	0,86
180	380	7,5	0,86

МЦ2С-125 (доп. радиальная нагрузка 7500 Н, масса не более 190 кг)

Частота вращения, об/мин	Момент, Нм	Мощность, кВт	КПД
28	971	3,0	0,79
28	1043	4,0	0,80
31,5	895	3,0	0,79
31,5	1037	4,0	0,80
35,5	1077	4,0	0,80
40	958	4,0	0,80
45	819	4,0	0,80
45	1004	5,5	0,83
50	756	4,0	0,80
50	994	5,5	0,83
56	884	5,5	0,83
56	985	7,5	0,85
63	827	5,5	0,82
63	980	7,5	0,83
71	1010	7,5	0,85
80	874	7,5	0,85
80	1080	11,0	0,86
90	1104	11,0	0,86
100	1021	11,0	0,86
112	882	11,0	0,86
112	925	15,0	0,86
125	855	11,0	0,86
160	1037	18,5	0,87
180	959	18,5	0,87

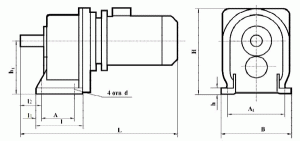

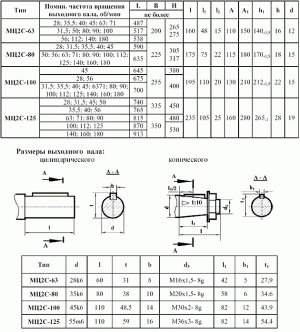

Габаритные и присоединительные размеры

МЦ2С-160 (межосевое расстояние 160 мм)

крутящий момент номинальный (выходной вал): 1700–2500 Н·м;
частота вращения номинальная (выходной вал): 28, 31,5, 35,5, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 355, 400 об/мин;
мощность электродвигателя: 5,0–20,5 кВт;
масса: 348–507 кг.

Соосные двухступенчатые мотор-редукторы МЦ2С-160 не предназначены для применения в грузоподъёмном оборудовании.

Мотор-редукторы МЦ2С (типоразмеры 63, 80, 100, 125, 160) поставляются из наличия и под заказ со склада в Нижнем Новгороде. Для подбора укажите типоразмер, частоту вращения выходного вала и мощность электродвигателя — звоните или пишите.
