2МЧ 63/100
Мотор-редуктор червячный двухступенчатый универсальный 2МЧ 63/100
| Номинальное передаточное число, Uном. | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. частота врещения тиоходного вала, n, об/мин | 9 | 7 | 5,5 | 4 | 3,5 | 2,7 | 2 | 1,7 | 1,4 | 1 | 0,8 | 0,7 | 0,5 |
| Значение крутящих моментов Мт, Нм | 450 | 390 | 530 | 450 | |||||||||
| Мощность электродвигателя W, кВт | 1,1 | 0,75 | 0,55 | 0,37 | 0,25 | 0,18 | |||||||
| Частота вращения nД,об/мин | 1500 | ||||||||||||
| Масса, кг | 84 | 81 | 78 | 68 | 67 | ||||||||

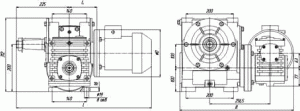

Габаритные и присоединительные размеры
| Размер, мм | L | l1 | D | B |
|---|---|---|---|---|
| АИР 56 | 520 | 115 | 140 | 454 |
| АИР 63 | 545 | 115 | 160 | 464 |
| АИР 71 | 575 | 115 | 200 | 484 |
| АИР 80 | 585 | 115 | 200 | 484 |
| АИР 90 | 620 | 126 | 250 | 509 |

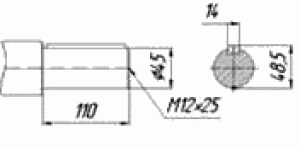

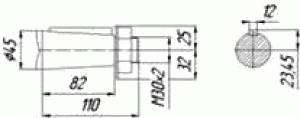

Концы валов
Вариант исполнения конца
|
Вариант исполнения конца
|
Вариант сборки 56
|
Вариант сборки 56
|
Исполнение по вариантам сборки
Исполнение по расположению лап
Вариант расположения червячной пары
Исполнение по расположению клемной коробки электродвигателя
Примерные обозначения при заказе продукции
Мотор-редуктор МРЧ-63/100-5.5/250-16-21-2-1-2-2У3-С-380, ГОСТ Р50968-96, где:
МРЧ - тип редуктора -мотор-редуктор червячный;
63 - межосевое расстояние первой ступени;
100 - межосевое расстояние второй ступени;
5.5 - номинальное количество оборотов выходного вала;
250 - передаточное число номинальное;
16 - вариант сборки по ГОСТ 20373-94;
21 - вариант расположения червячной пары;
2 - варианты крепления;
1 - вариант крепления клеммой коробки двигателя;
2 - категория точности по ГОСТ Р 50891-96;
У3 - вид климатического исполнения по ГОСТ 15150-69;
С - наличие в редукторной части смазки;
380 - номинальное напряжение сети переменного тока, 380 В.
